Описание

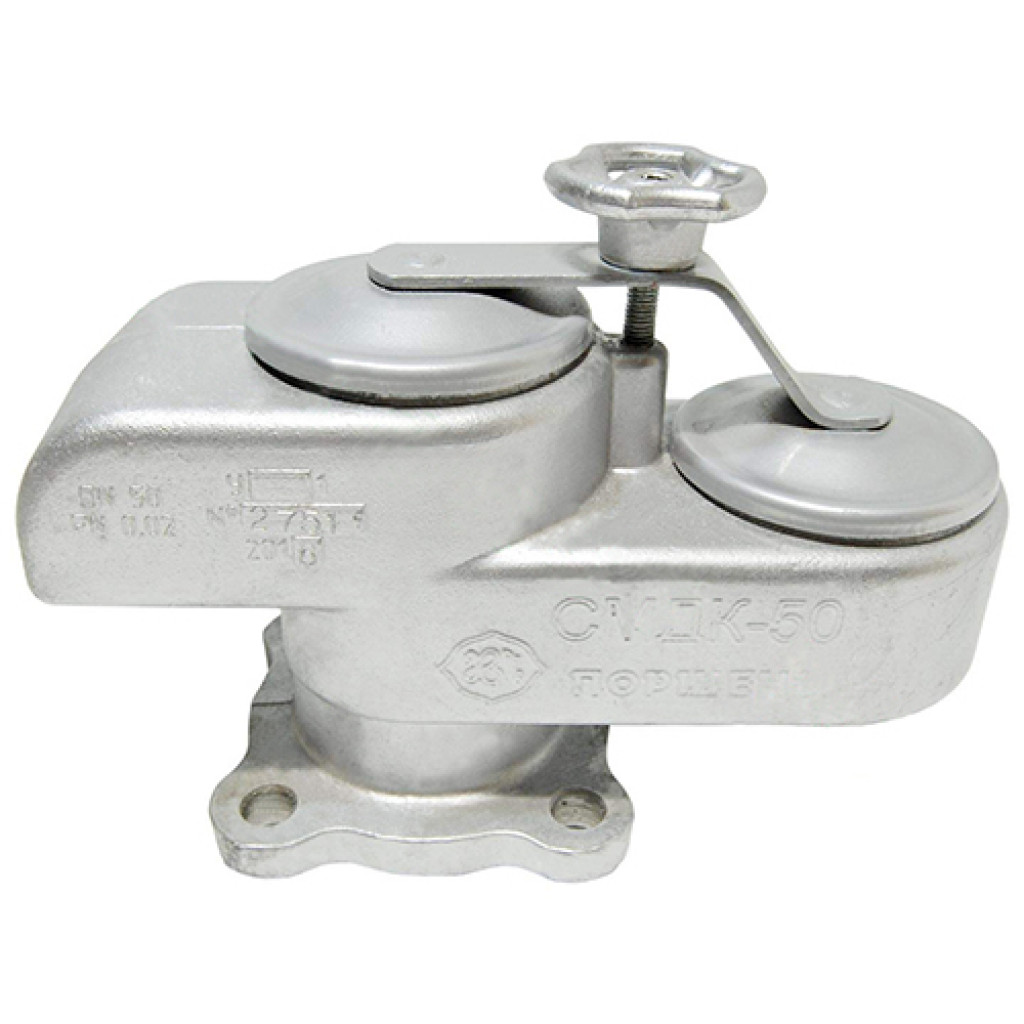

Совмещённый дыхательный клапан СМДК‑50 — комбинированный механический клапан давления и вакуума с огнезадержателем, который герметизирует резервуары с нефтепродуктами, предотвращает деформацию стенок и снижает потери лёгких фракций при операциях «дыхания».
Устройство
- Фланцевый корпус DN 50 из алюминия (возможна сталь/нержавейка);
- Тарелки давления и вакуума с пружинами и грузами;
- Кассетный огнезадержатель из алюминиевой фольги или нержавеющей стали;
- Крепёжный фланец, ширина ≈110 мм, высота ≈164 мм, длина ≈236 мм;
- Климатические исполнения: У, УХЛ, категория 1 по ГОСТ 15150‑69.
Преимущества
- Давление срабатывания 160–180 Па, вакуум 200–250 Па;
- Пропускная способность 25–50 м³/ч;
- Защита от загорания паров благодаря огнезадержателю;
- Работа в диапазоне температур –60…+40 °C;
- Высокая надёжность и простота установки.
Условия эксплуатации
Если температура составляет –60…+40 °C, влажность до 100 %, допускается установка на открытом воздухе без навеса. Параметры срабатывания: давление 160–180 Па, вакуум 200–250 Па.
Особенности модели
- Фланец DN 50, стандартный монтаж;
- Сменяемый кассетный огнезадержатель;
- Корпус и кассета — алюминий (опционально сталь/нерж.);
- Сертификация по ТУ 3689‑003 и соответствие ГОСТ/ТР ТС.
| Параметры изделия | СМДК-50АА* | СМДК-100АА | СМДК-150 | СМДК-200 | СМДК-250 |
|---|---|---|---|---|---|
| диаметр условного прохода, мм | 50 | 100 | 150 | 200 | 250 |
| пропускная способность, м³/ч, не менее | 25 | 100 | 150 | 200 | 250 |
| рабочее давление, Па (мм вод. ст.), не более | 2000±10 (200±1) | ||||
| рабочий вакуум, Па (мм вод. ст.), не более | 250 (25) | ||||
| давление срабатывания, Па (мм вод. ст.) | 1800 (180) | ||||
| вакуум срабатывания, Па (мм вод. ст.) | 250 (25) | ||||
| температурный диапазон работы, °С; | от –60 до +40 | ||||
| Габаритные размеры, мм, не более: | |||||
| длина, мм (L) | 236 | 400 | 548 | 745 | 944 |
| ширина, мм (B) | 110 | 162 | 260 | 315 | 364 |
| высота, мм (H) | 164 | 219 | 352 | 420 | 543 |
| масса, кг | 2,3 | 6,4 | 20 | 34 | 58,5 |
| ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||
| диаметр межцентрового расстояния, мм (D1) | 110 | 170 | 225 | 280 | 335 |
| диаметр отверстия, мм (d) | 14 | 18 | 18 | 18 | 18 |
| количество отверстий, шт. (n, шт.) | 4 | 4 | 8 | 8 | 12 |
* Изделие СМДК с условным проходом DN 50 по требованию заказчика может быть изготовлено под фланцевое соединение"шип-паз". Во фланце изделия выполняется "паз".
Характеристики
| Модель | СМДК‑50 |
| Производитель | Поршень |
| Вакуум срабатывания | 200–250 Па |
| Габариты (L×B×H) | 236×110×164 мм |
| Давление срабатывания | 160–180 Па |
| Климатическое исполнение | У, УХЛ, кат. 1 (ГОСТ 15150‑69) |
| Материал корпуса | Алюминий (возможно сталь/нержавейка) |
| Пропускная способность | 25–50 м³/ч |
| Тип огнезадержателя | Кассетный, алюминий/нерж. |
| Условный проход DN | 50 мм |
