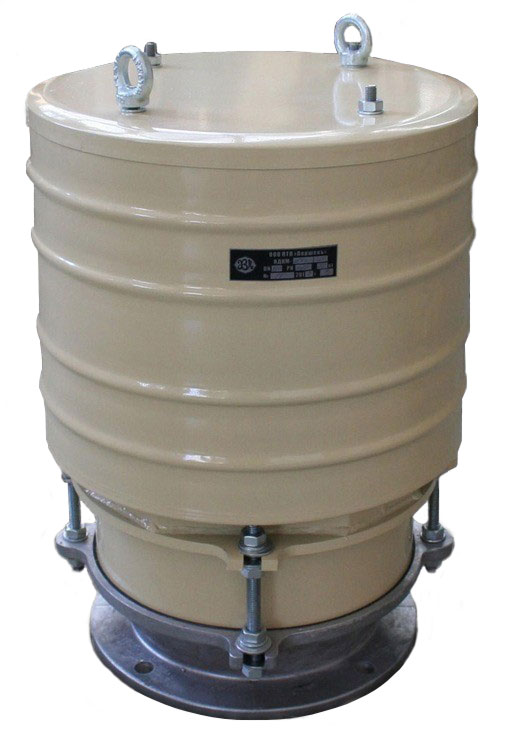

Клапан дыхательный непримерзающий НДКМ‑K — мембранный дыхательный клапан для резервуаров с нефтью и нефтепродуктами на АЗС и нефтебазах. Обеспечивает связь внутреннего пространства с атмосферой, предотвращая избыточное давление и вакуум, не допуская утечек и промерзания.
Устанавливается на крыше резервуаров для контроля давления (высокого и низкого) в диапазонах вакуума и давления, предотвращает разрушение резервуара и потери испарений горючих жидкостей. Исполнение «K» снабжено кожухом.
Устройство и особенности
- Мембранная конструкция — состоит из тарелок, фторопластового покрытия, камер давления и вакуума через импульсную трубку
- Металлический корпус и кожух — углеродистая сталь с аллюминиевыми или нержавеющими деталями, устойчив к внешним погодным условиям
- Автоматическое срабатывание — при вакууме 16–20 мм вод. ст. (157–196 Па), при избыточном давлении 140–160 мм вод. ст. (1372–1569 Па)
- Класс климатического исполнения — У/ХЛ/УХЛ, рабочая температура от –60 °C до +40 °C
- Вертикальный монтаж — фланец вниз, требуется горизонтальное положение крышки резервуара
Преимущества
- Защита резервуара от разрушения при гидравлической «дышке»;
- Минимизация испарительных потерь и защита окружающей среды;
- Устойчивость к обмерзанию благодаря мембране с фторопластовым покрытием;
- Коррозионная стойкость — стальной корпус и кожух;
- Соответствует взрывобезопасным требованиям и климату АЗС.
Условия эксплуатации
Рабочая температура: от –60 до +40 °C. Монтаж вертикально, фланец направлен вниз. Сертифицировано по ТУ и ГОСТ для эксплуатации на автономных и ведомственных АЗС.
Пример обозначения при заказе
НДКМ-100К У1 ТУ 3689-065-10524112-2004, где
НДКМ — непримерзающий дыхательный клапан;
100 — условный проход клапана, мм;
К — действующее конструктивное исполнение;
У1 — климатическое исполнение и категория размещения по ГОСТ15150-69.

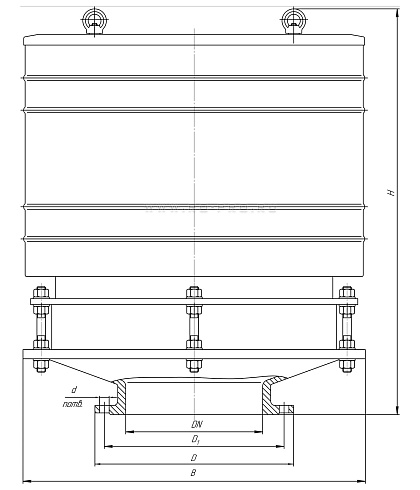

| Параметры изделия | НДКМ-100К | НДКМ-150К | НДКМ-200К | НДКМ-250К | НДКМ-350К |
|---|---|---|---|---|---|
| диаметр условного прохода, мм (DN) | 100 | 150 | 200 | 250 | 350 |
| пропускная способность, м³/ч, не менее | 200 | 500 | 900 | 1500 | 1700 |
| давление срабатывания, Па (мм вод. ст.) | 1372-1569 (140-160) | 1372-1569 (140-160) | 1372-1569 (140-160) | 1569-1667 (160-170) | 1569-1667 (160-170) |
| вакуум срабатывания, Па (мм вод. ст.) |
157-196 (16-20) |
157-196 (16-20) |
157-196 (16-20) |
177-198 (18-20) |
177-198 (18-20) |
| температурный диапазон работы, °С; | от –60 до +40 | ||||
| Габаритные размеры, мм, не более: | |||||
| диаметр, мм (B) | 510 | 510 | 510 | 660 | 665 |
| высота, мм (H) | 595 | 632 | 592 | 770 | 795 |
| масса, кг | 40 | 50 | 60 | 93 | 95 |

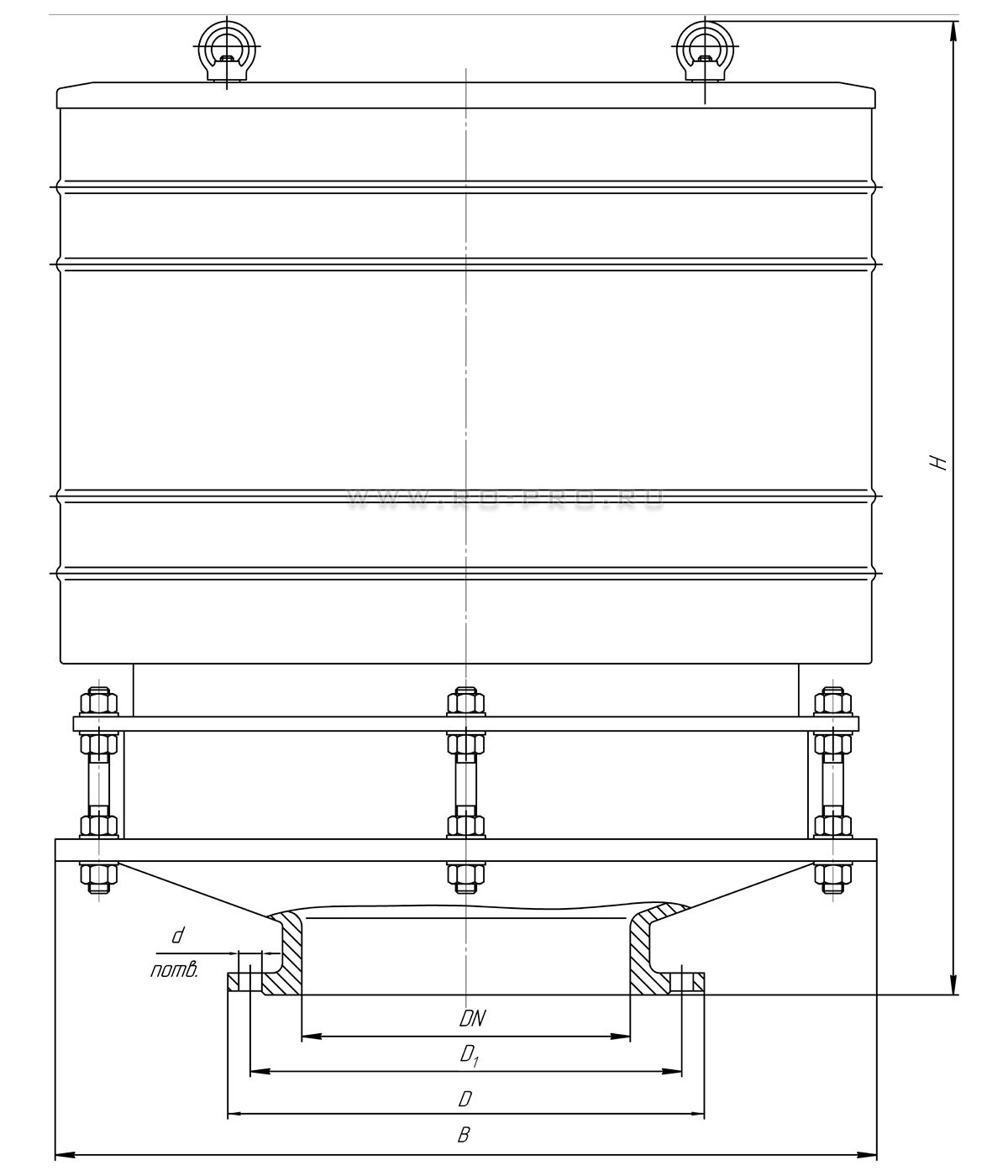

| ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||
| диаметр фланца, мм (D) | 205 | 260 | 315 | 370 | 480 |
| диаметр межцентрового расстояния, мм (D1) | 170 | 225 | 280 | 335 | 445 |
| диаметр отверстия, мм (d) | 18 | 18 | 18 | 18 | 22 |
| количество отверстий, шт. (n, шт.) | 4 | 4 | 4 | 6 | 6 |
| Модель | НДКМ-150К |
| Производитель | Поршень |
| Вакуум срабатывания | 157–196 Па (16–20 мм вод. ст.) |
| Давление срабатывания | 1372–1569 Па (140–160 мм вод. ст.) |
| Климатическое исполнение | У, ХЛ, УХЛ (–60…+40 °C) |
| Крепление | Фланцевое |
| Материал корпуса | Углеродистая сталь + алюм., или нерж. сталь |
| Монтаж | Вертикально, фланец вниз |
| Пропускная способность | 200-1700 м³/ч |
| Условный проход DN | 100, 150, 200, 250 или 350 мм |
